Idéen med dokumentasjon på prosjektet var vel på bordet lenge etter prosjektet, så sålangt ikke så veldokumentert.. Men litt har vi da :)
Bilen er en 1993 (muligens 94 modell) w124 E250d..
Maskinisten heter da OM605.911, det er en 2.5 liters doch diesel med 20 ventiler, spredd over 5 sylindrer.
113 elleville føll, som har lagt igjen skanka i et minefelt i midtøsten en plass...
Orginal bil, sett bort fra lykter, sålangt da..
Litt planer / drømmer...
Få bilen hel - Trengs litt spakkel og et par fangere...
Eugodkjent - Check!
Bygge om dieselpumpa med 7,5mm element -
PP Diesel i finnland får vel den jobben i julegave..
Bygge pulsesplit grenrør - Check
Turbo - KKK k27 - Ikke montert.
Fixe ASD sperra på en bryter
Preppe kassa for "litt" mere moment
4" til 2x3" exos
Intercooler - Check, snart montert.
Felger
Veiv, råder og stempel fra en .96x (td) motor - den dagen denne gir seg.
Ventilfjærer osv for litt mere turtall med da og...
Sorte fangere&panel

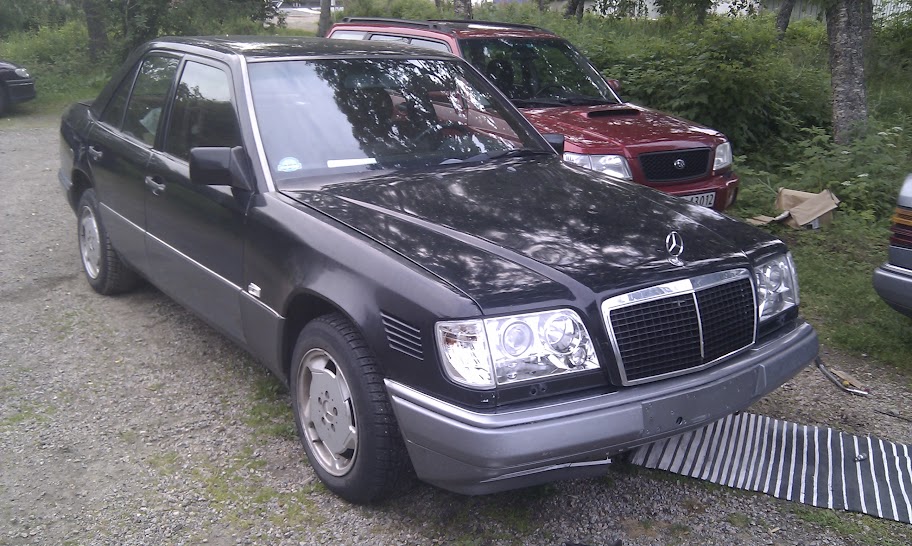

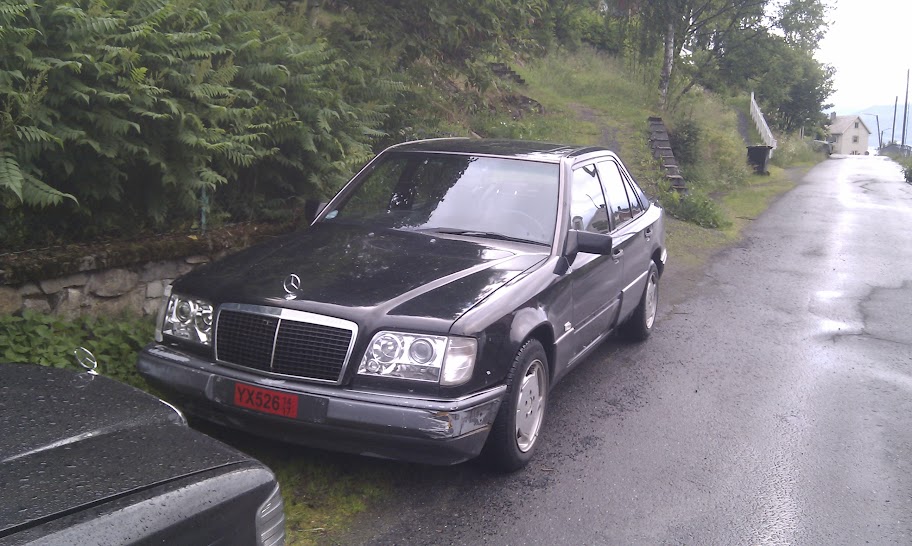

Henta bilen i sommer, å da så den slik ut... Bra teknisk men litt rust og mangla en skru her og der...![]()
![]()

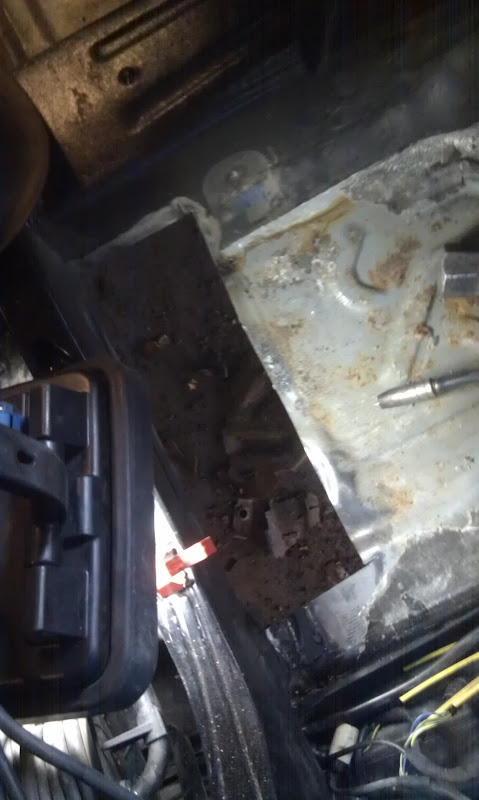

Her var et stygt rusthull, i dørken mellom setene på passasjersiden.. Ble større, og til slutt tett :)
![]()
Så litt mer hel ut med klarglass blinkers og panelene på plass :sombrero:

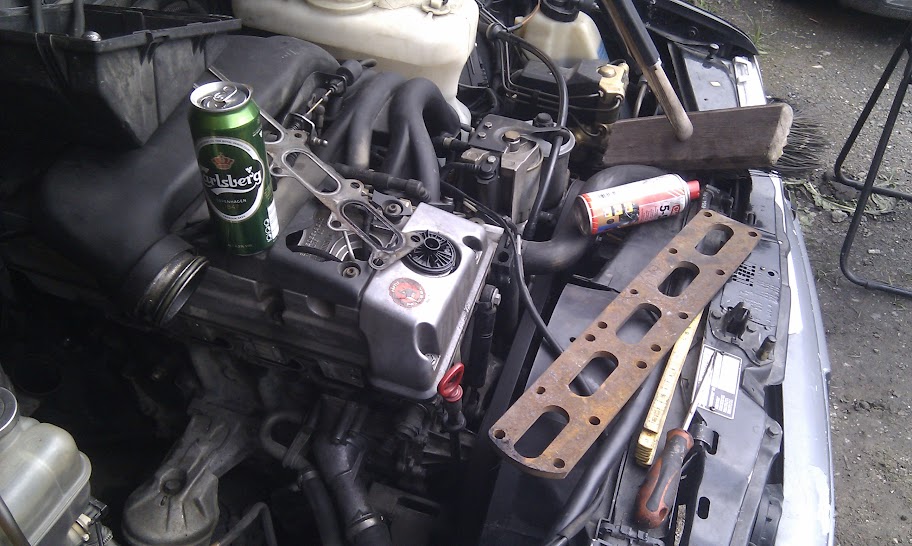

Fant en motorflens i garagen til Mercemann - Opprinnelig til en OM606 (r6-24v), så da var det av med exos, så vi var sikkre på at vi korta den i rett ende :)
![]()
Vi måtte bare konstantere at det var plass for noe alt for stort :P
![]()
Så begynnte jobben med å bygge ny eksosmanifoil... Evangelisk mange timer prøv/feil!
![]()
48mm rørbend, sort stål ble valgt pga utholdenhet til både trykk og temperatur.

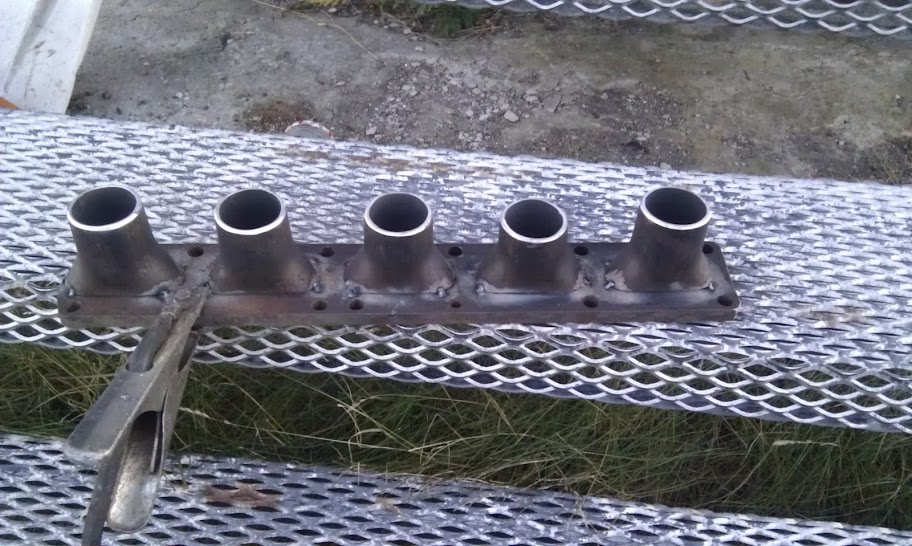

Fikk en "mekanisk" kompis til å presse rørbiter nedover en oval kon, til traktene..
![]()

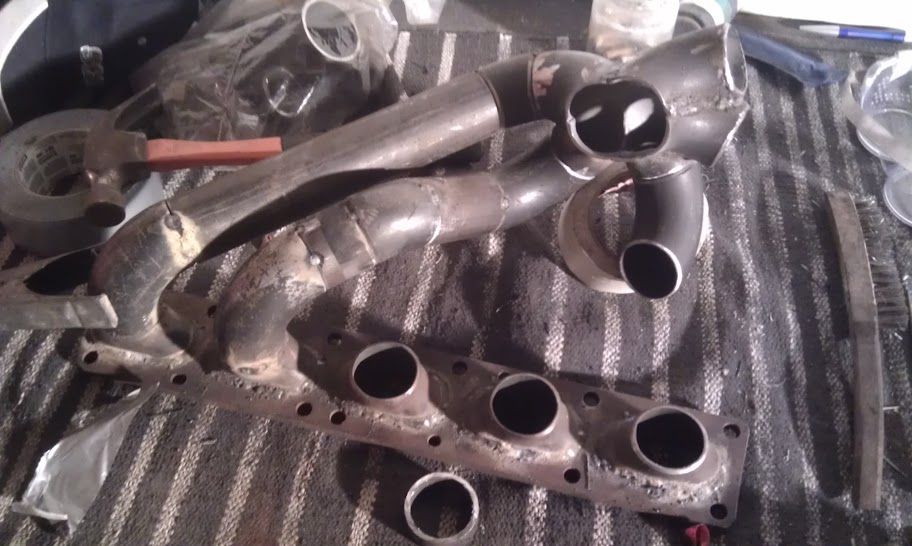

Her har jeg bynt på flenskollektorn... Det ble en del filing med vinkelslipern, litt mere enn nødvendig, som dere kanskje ser på neste bilde..
![]()
1mm Kutteskiver går gjennom det meste!
![]()

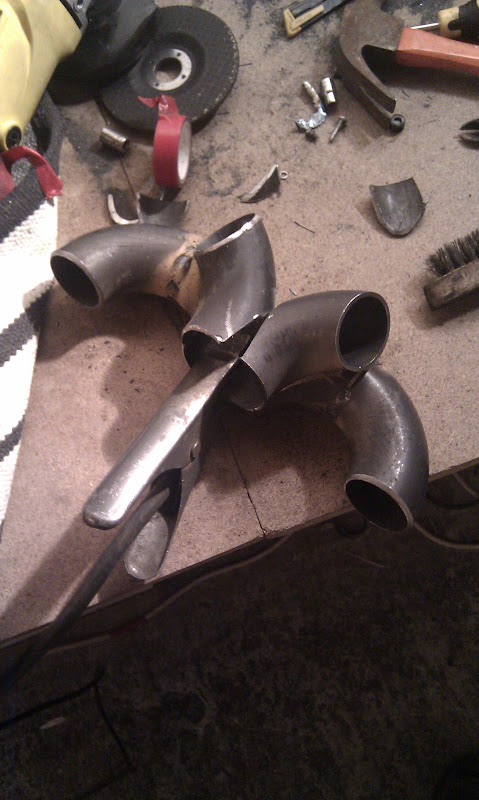

Ett rør igjen her... Gjett om det var lett å få på plass...
![]()
![]()

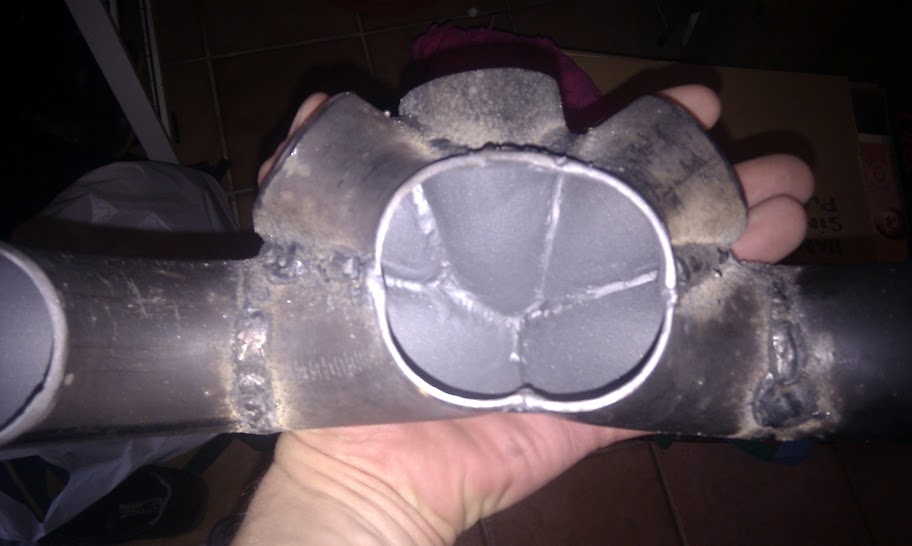

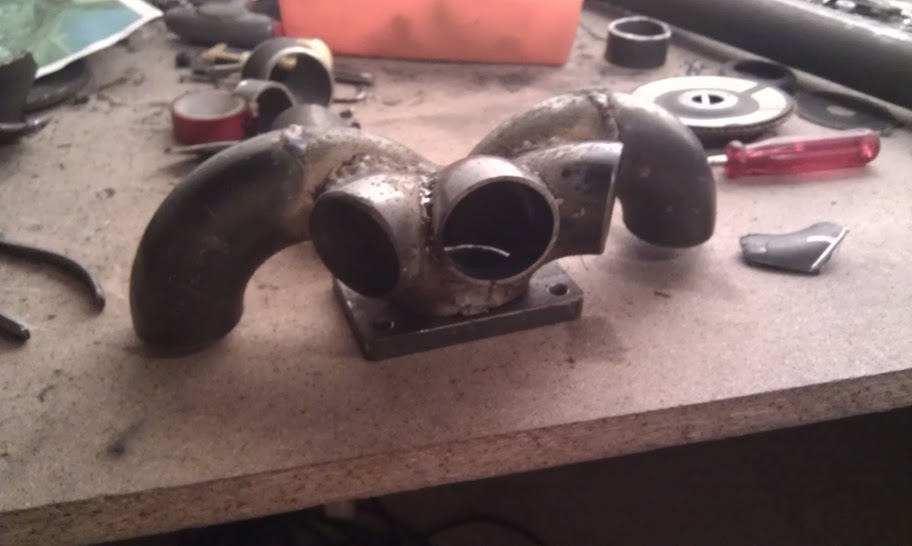

Her skal vi samle sot ja... Sandblåst, men ikke helt ferdig inni dær... ble slipa og sveist litt til for å få glattere "møting" av rørene...
![]()

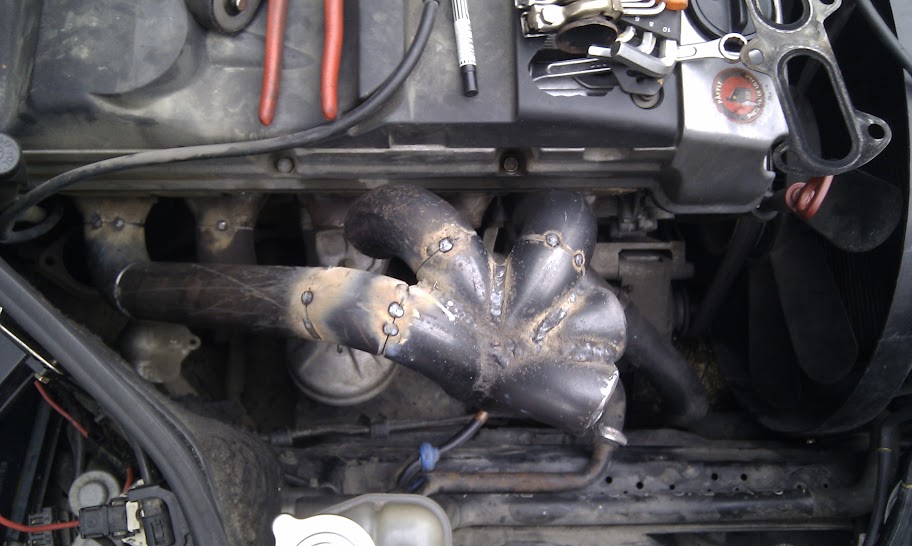

Så satt jeg fast kollektorn i flens delen, så ut som det riktige steget, i og med at det ikke er uenderlig med plass oppi dær...
![]()
Så var det på benken igjen, og peke og sikte inn...rør for rør... 3D puslespill...
![]()

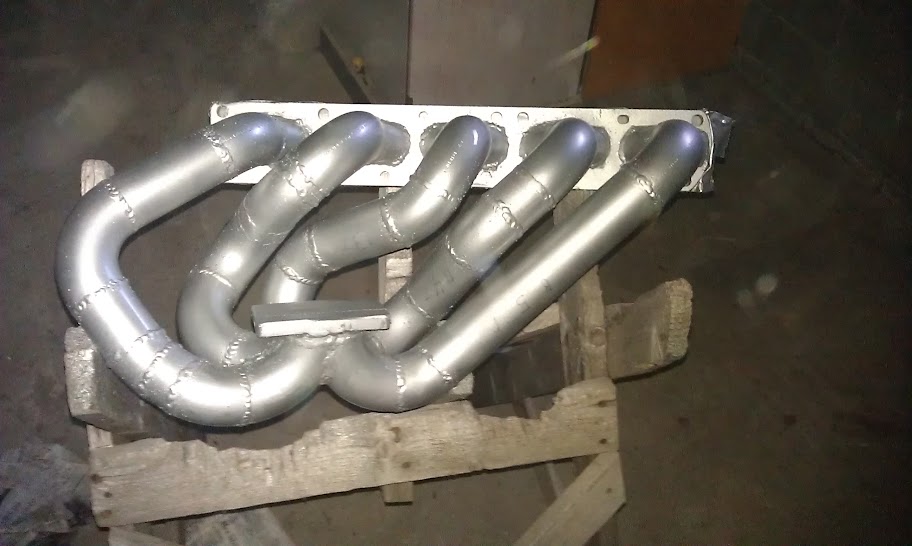

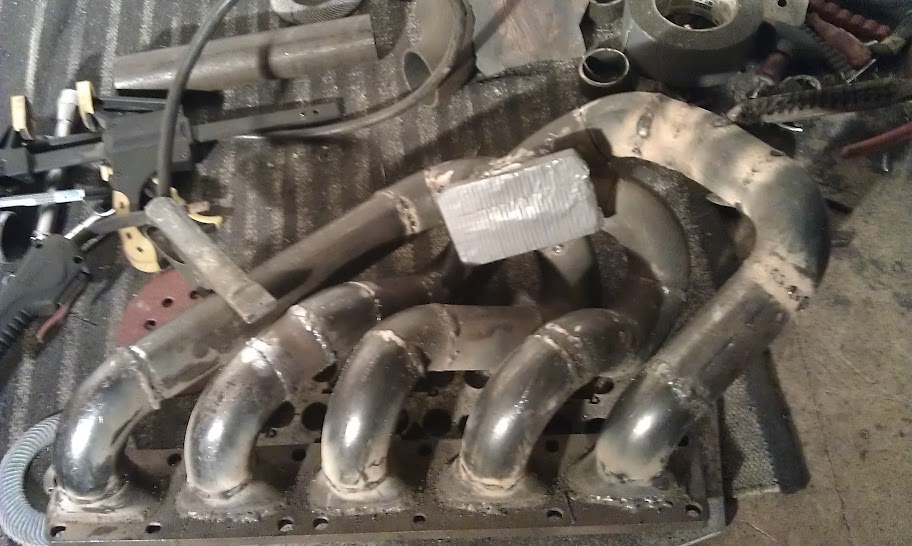

Så kom jeg endelig i mål..
Jeg har ikke de største forventningene i verden, ikke er jeg proff på dette heller, så syt gjerne om det ser feil ut, men jeg tror det vil funke godt nok for meg :)
Rørene er ikke like lange, ei heller silkeglatt på innsiden, men håpet var; at når dimensjonen er såpass, bør det ikke ha all verden å si... Tross alt skal det være bedre, enn at 5 pulser står å krangler om plassen, i étt rør langsmed toppen, før det når turboflensen...
![]()
Den tok litt i innerskjermen, så dær må vi "massere" litt med slegga og slipern..
Men alt i alt, ser det ut til å bli plass til 4" rør ned og :tannløs:
![]()
Dette er jeg jaggu ikke sikker på, står 650 grader på lakken, meeeeeen vi får se...
![]()

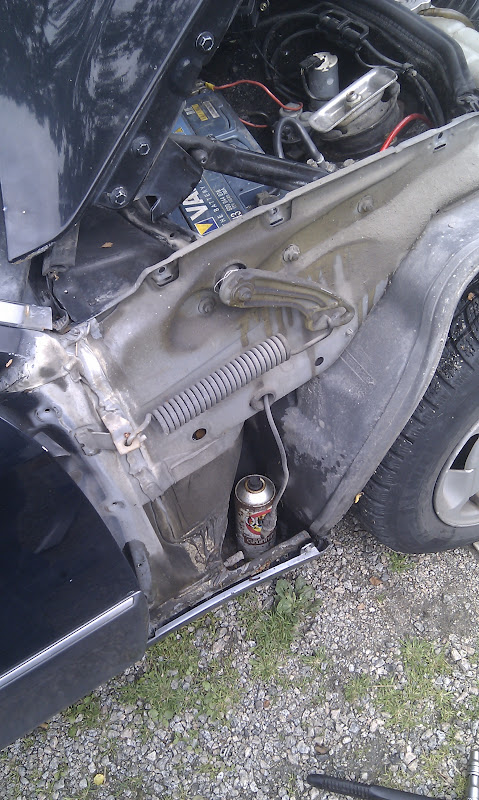

Man finner mye rart når man åpner en gammel traver! Her sto det en box slipegrunning anno 1995 (!)
![]()
Interkurder fra KSR, fikk just plass etter 10cm dytt av radiatorn i retning bak :)
Nytt oljefilterhus fra en OM603.96x kommer strax, så får jeg testa snurra :)
Mangler enda litt slanger og rør :/
More 2 cum :)
